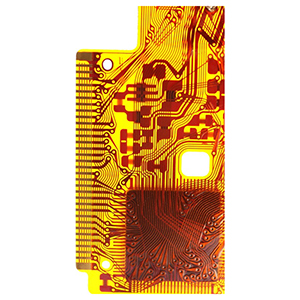

вибір матеріалів для високошвидкісних гнучких схем

Високошвидкісні гнучкі схеми, як важлива альтернатива традиційним друкованим платам (PCB), широко використовуються в сценаріях, що вимагають просторової гнучкості та динамічного згинання, завдяки своїй чудовій пластичності під час установки та протягом усього терміну експлуатації.

Однак у системах високошвидкісної передачі сигналів гнучкі схеми часто стикаються з погіршенням характеристик, що спонукало конструкторів до подальших інновацій у виборі матеріалів та конструкції гнучких схем.

Електричні характеристики гнучких схем

1. На електричні характеристики гнучких схем впливають багато факторів. По-перше, коефіцієнт теплового розширення (CTE) є ключовим параметром, який необхідно ретельно враховувати при проектуванні. У порівнянні з багатошаровими жорсткими друкованими платами, гнучкі схеми мають вищі значення CTE через відсутність структурного захисту, що робить їх більш чутливими до коливань продуктивності, спричинених тепловим розширенням і стисканням. Крім того, базовий матеріал гнучких схем має тенденцію поглинати вологу, що не тільки знижує теплопровідність, але й ще більше збільшує CTE, що призводить до зниження загальної провідності.
2. Для підвищення електричних характеристик у високошвидкісних застосуваннях рідкокристалічний полімер (LCP) вважається одним з найкращих матеріалів для підкладки. LCP має низьке поглинання вологи, низький CTE і відмінні високочастотні властивості. Він чудово працює у високошвидкісних друкованих платах і жорстко-гнучких платах, ефективно покращуючи стабільність схеми і цілісність сигналу.

Інтеграція схем та оптимізація електричних характеристик

1. Інтеграція гнучких схем з жорсткими схемами є технічним викликом. Правильне з’єднання гнучких схем з друкованими платами може ефективно зменшити навантаження на схему та мінімізувати проблеми, спричинені тепловим розширенням. Водночас використання гнучкої капсуляції, діелектричних плівок, покриттів або клейових шарів як буферів може додатково оптимізувати електричні з’єднання та підвищити провідність. Ці матеріали не тільки мають хорошу пластичність, але й допомагають розподілити навантаження в ключових точках, покращуючи загальну надійність.
2. Під час проектування важливо уникати розміщення паяних з’єднань занадто близько до зон згину, щоб запобігти руйнуванню паяних з’єднань від багаторазового згинання. Крім того, надмірно накладені доріжки можуть зменшити гнучкість схеми, а етапи постобробки, такі як травлення та мідне покриття, також можуть пошкодити клейові та покривні шари, що вплине на продуктивність схеми.

Механічні властивості гнучких схем

Механічні характеристики гнучких схем в основному обмежуються їхнім КТР та розвитком ламінованих матеріалів, таких як клеї та з’єднувачі. Застосування нових клеїв та покривних матеріалів значно підвищує механічну міцність та гнучкість гнучких схем. Завдяки зменшенню кількості жорстких точок з’єднання гнучкі схеми можуть досягти більшої механічної свободи, що дозволяє використовувати більш складні 3D-компонування та динамічні середовища.

Застосування та майбутній розвиток гнучких схем

Гнучкі схеми широко використовуються в таких високотехнологічних галузях, як медицина, автомобілебудування та аерокосмічна промисловість. З розвитком технології 3D-друку проектування та виробництво гнучких схем стають більш гнучкими та ефективними. 3D-друк не тільки дозволяє друкувати багатошарові матеріали, але й забезпечує швидке прототипування складних структур, зменшуючи залежність від традиційної механічної обробки. У майбутньому гнучкі схеми можуть інтегрувати динамічне з’єднання та нові матеріали (такі як LCP та сучасні клеї та покриття), щоб ще більше поліпшити продуктивність та адаптивність, задовольняючи потреби більш передових застосувань.
