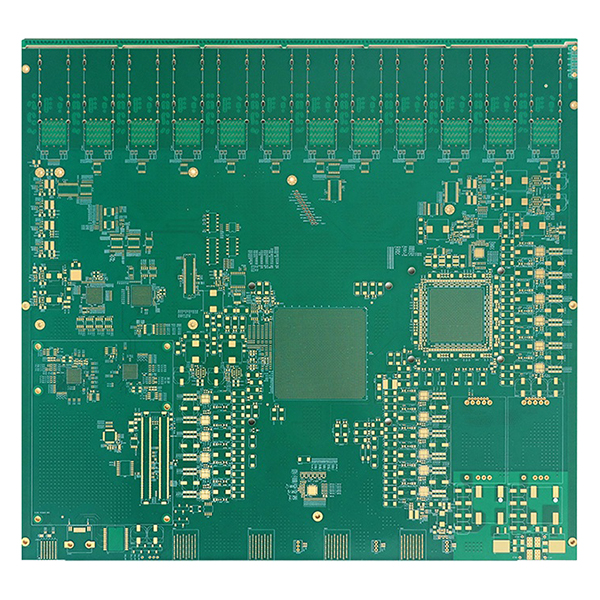

26-шарова друкована плата для високошвидкісних мереж та центрів обробки даних

26-шарова друкована плата зазвичай використовується в високотехнологічному обладнанні, яке вимагає виняткової цілісності сигналу, захисту від перешкод і простору для маршрутизації. Її багатошарова структура допомагає оптимізувати розподіл енергії, забезпечує точний контроль імпедансу і підтримує передові технології, такі як сліпі/заглиблені перехідні отвори та HDI, відповідаючи вимогам високошвидкісних, високочастотних і багаточіпових інтеграційних застосувань.

Основні характеристики 26-шарової друкованої плати

• Конструкція з надзвичайно великою кількістю шарів підтримує складну та високошвидкісну маршрутизацію сигналів.
• Використовує Tachyon 100G та вуглеводневі матеріали для надзвичайно низьких втрат сигналу, що робить її ідеальною для високошвидкісної передачі даних.
• Тонка ширина/відстань між лініями та технологія малих перехідних отворів збільшують щільність маршрутизації.
• Однорідна товщина плати та стабільна структура підходять для великомасштабного мережевого обладнання.
• Рівномірна товщина міді на внутрішніх і зовнішніх шарах, з високою провідністю струму і чудовою стійкістю до окислення.
• Поверхневе покриття ENIG (безструмове нікелювання з імерсійним золоченням) ефективно запобігає окисленню та забезпечує надійне паяння.

Основні сфери застосування 26-шарових друкованих плат

• Висококласні мережеві комутатори.
• Основні комутаційні пристрої для центрів обробки даних.
• Високошвидкісні маршрутизатори та оптичні системи зв’язку.
• Мережева інфраструктура великих підприємств і телекомунікаційних операторів.

Основні параметри

• Рівні:26
• Матеріали:Tachyon 100G, вуглеводень
• Товщина дошки:3,5±0,35 мм
• Внутрішня/зовнішня товщина міді:0,33 унції
• Мінімальна ширина/відстань між лініями:0,118/0,051 мм
• Мінімальний діаметр отвору:0,225 мм
• Поверхнева обробка:ENIG
