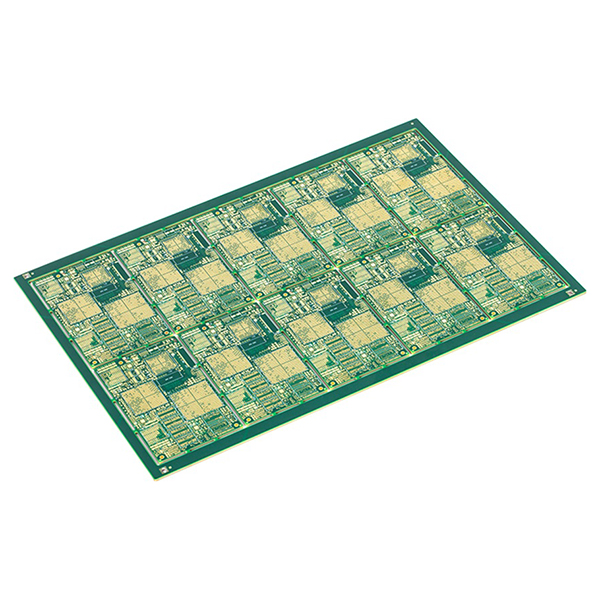

24-шарова друкована плата HDI 2-го порядку для застосувань з високою щільністю

Двадцятичотиришарова друкована плата (PCB)

Двадцятичотиришарова друкована плата (PCB) — це високоякісна багатошарова друкована плата, яка зазвичай використовується в електронних системах, що вимагають складних схем, маршрутизації з високою щільністю, високошвидкісної передачі сигналів та високої надійності.

Основні характеристики 24-шарових друкованих плат

• Підтримує надвисоку щільність і складну маршрутизацію схем.
• Використовує технологію HDI 2-го порядку з накладеними та зміщеними сліпими/заглибленими перехідними отворами.
• Відмінна цілісність сигналу та характеристики EMI/EMC.
• Точний контроль імпедансу та оптимізована мережа розподілу енергії.
• Підходить для високошвидкісних, високочастотних і багаточіпових інтегральних конструкцій.
• Відповідає вимогам до великомасштабного монтажу компонентів з високою надійністю.
• Багатошаровість забезпечує достатній простір для прокладки надзвичайно складних схем і ультращільних компоновок компонентів.
• Чудові електричні характеристики: багатошарова структура допомагає підвищити цілісність сигналу та живлення, зменшуючи перехресні перешкоди та шум.
• Потужний контроль EMI/EMC: полегшує проектування електромагнітної сумісності, ідеально підходить для високошвидкісних, високочастотних застосувань.
• Підтримує передові процеси, такі як сліпі/заглиблені переходи та HDI, що дозволяє зменшити розміри та підвищити інтеграцію.

Основні сфери застосування 24-шарових друкованих плат

• Високопродуктивні сервери та обладнання для центрів обробки даних.
• Мережеве обладнання та обладнання базових станцій.
• Аерокосмічні електронні системи.
• Медичні прилади та промислова автоматизація.
• Високопродуктивні обчислювальні та комунікаційні термінали.

Основні технічні характеристики

• Кількість шарів:24
• Матеріал:FR-4 (Tg180), VT-47
• Товщина плати:2,59±0,26 мм
• Ширина/відстань між доріжками:3,5/5,0 міл
• Діаметр отвору:0,25 мм
• Поверхнева обробка:ENIG (іммерсійне золото)
