трафаретний друк для ефективного нанесення паяльної пасти

Друк паяльної пасти

Якість друку паяльної пасти безпосередньо впливає на подальше розміщення компонентів і надійність паяних з’єднань, що робить її вирішальною для загальної якості електронних виробів.

Принцип роботи

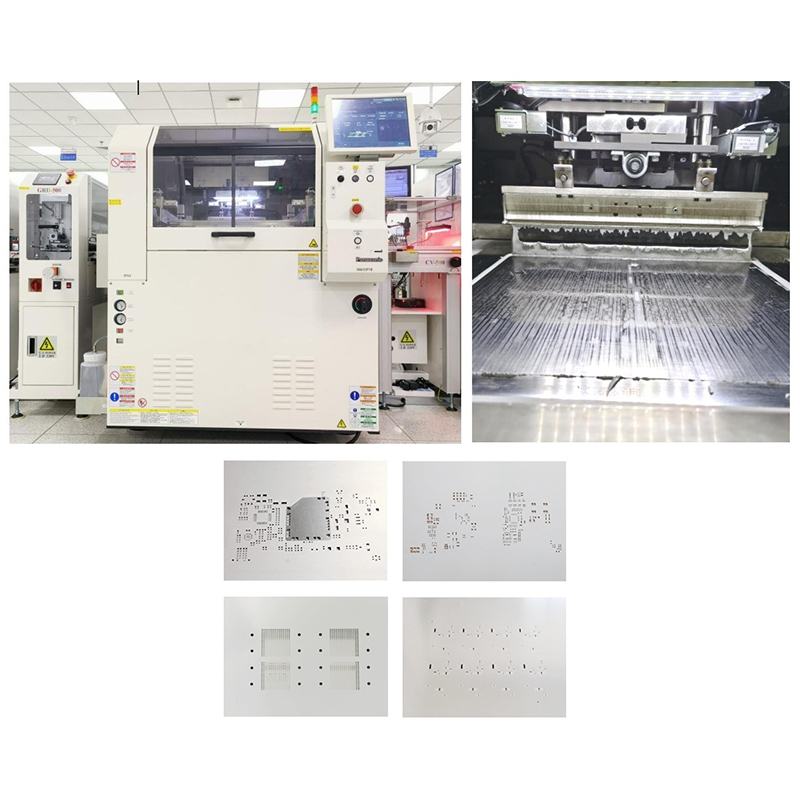

Для друку паяльної пасти зазвичай використовується автоматичний або ручний принтер, який вирівнює трафарет з друкованою платою. Для рівномірного розподілу паяльної пасти по поверхні трафарету використовується ракель. Паяльна паста проходить через отвори трафарету і точно наноситься на контактні площадки друкованої плати. Після зняття трафарету малюнок паяльної пасти залишається чітким на друкованій платі, готуючи її до розміщення компонентів і паяння розплавом.

Етапи процесу

1. Вирівняйте трафарет з друкованою платою, щоб кожна отвір точно відповідала контактній площадці.
2. Використовуйте ракель для рівномірного нанесення паяльної пасти на трафарет.
3. Паяльна паста переноситься через отвори трафарету на контактні площадки друкованої плати.
4. Зніміть трафарет і перевірте якість нанесення паяльної пасти.

Важливість і переваги

• Забезпечує рівномірний розподіл паяльної пасти, покращуючи якість паяних з’єднань.
• Зменшує кількість дефектів, таких як спаювання, недостатня кількість припою та холодні паяні з’єднання.
• Підтримує складання електронних виробів з високою щільністю та високою точністю.
• Підвищує ефективність виробництва та надійність продукції.

Сфери застосування

Друк паяльної пасти широко використовується в складанні мобільних телефонів, комп’ютерів, побутової техніки, автомобільної електроніки, медичних приладів та промислових систем управління. Це незамінний і критично важливий етап у сучасному виробництві електроніки.
