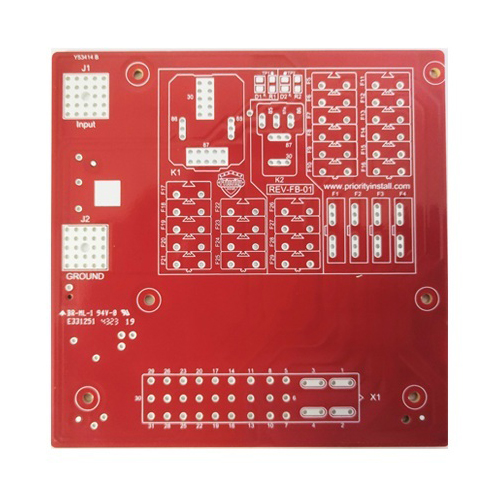

8-шарова друкована плата PCB

8-шарова друкована плата PCB для сучасної електроніки

8-шарова друкована плата — це багатошарова друкована плата, виготовлена шляхом почергового ламінування восьми шарів провідної мідної фольги та ізоляційного матеріалу. 8-шарові друковані плати можуть ефективно поліпшити цілісність сигналу та електромагнітну сумісність (ЕМС), зменшуючи перехресні перешкоди та шумові перешкоди.

Опис

Огляд восьмишарової друкованої плати (8-шарова PCB)

Восьмишарова друкована плата (8-шарова PCB) є поширеною структурою серед багатошарових друкованих плат, що складається з восьми шарів провідної мідної фольги, почергово ламінованої ізоляційними матеріалами. Завдяки укладанню декількох сигнальних шарів, шарів живлення та шарів заземлення, 8-шарова PCB забезпечує достатній простір для маршрутизації та чудові електричні характеристики для складних, високошвидкісних та високощільних схем.

Основні характеристики 8-шарових друкованих плат

  • Структура шарів:Всього вісім шарів, як правило, включають кілька наборів сигнальних, силових і заземлюючих шарів, з гнучкою конструкцією шарів.
  • Цілісність сигналу:Підтримує високошвидкісну передачу сигналу, значно зменшує перехресні перешкоди та шумові перешкоди, а також покращує цілісність сигналу.
  • Електромагнітна сумісність:Поєднання декількох шарів заземлення та живлення значно покращує електромагнітну сумісність (EMC) та ефективно пригнічує електромагнітні перешкоди.
  • Висока щільність проводки:Забезпечує вищу щільність проводки, відповідаючи вимогам мініатюризації та високої інтеграції складних схем.
  • Складність виробництва:Процес є складним, вимагає вищих стандартів для проектування та виробничого обладнання, а вартість є вищою, ніж у друкованих плат нижнього шару.

Застосування 8-шарових друкованих плат

  • Використовується в серверах високого класу, центрах обробки даних та інших сценаріях з надзвичайно високими вимогами до цілісності та стабільності сигналу.
  • Широко застосовується в комунікаційному обладнанні, високошвидкісних маршрутизаторах, комутаторах та інших продуктах, що вимагають багатоканальної та високошвидкісної передачі даних.
  • Підходить для промислової автоматизації, медичної електроніки, аерокосмічної галузі та інших високонадійних, високопродуктивних електронних пристроїв.
  • Зазвичай використовується в конструкціях з високою щільністю з’єднань (HDI) у поєднанні з прихованими перехідними отворами, сліпими перехідними отворами та іншими структурами перехідних отворів для підвищення гнучкості конструкції.
