зворотне свердління для видалення надлишкових мідних стовпчиків з перехідних отворів друкованої плати

Зворотне свердління в друкованих платах— це виробничий процес, що використовується для багатошарових друкованих плат. Його основною метою є видалення надлишку міді з перехідних отворів у високошвидкісних сигнальних трасах, що покращує цілісність сигналу та зменшує перехресні перешкоди і відбиття сигналу.

Визначення зворотного свердління

Під час виробництва друкованих плат використовується технологія механічного свердління з одного боку друкованої плати, що дозволяє видалити зайву провідну мідь між певними шарами всередині перехідного отвору. Цей процес дозволяє зберегти тільки необхідну для з’єднання мідь. Він ефективно усуває сліпі мідні стовпчики, запобігаючи відбиттю і втраті сигналу під час високошвидкісної передачі сигналу.

Типові застосування зворотного свердління

1. Високошвидкісна передача сигналів високої чіткості, наприклад, у серверах, комутаторах та системах передачі даних.
2. Багатошарові плати, зазвичай 8 шарів або більше, з наростаючою поширеністю при більшій кількості шарів.
3. Високошвидкісні конструкції друкованих плат, що вимагають підвищеної цілісності сигналу та продуктивності EMI.

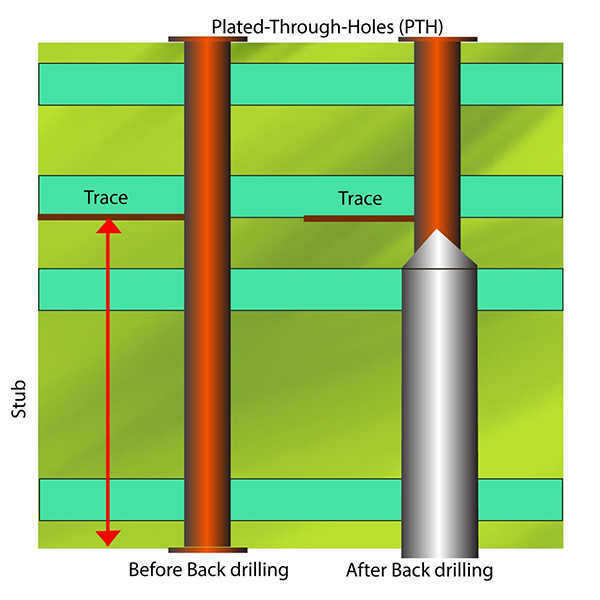

Принцип зворотного свердління

1. У багатошарових платах перехідні отвори зазвичай з’єднують різні шари. Однак, коли сигнали потрібно передавати тільки між певними шарами, решта частин перехідного отвору стають зайвими мідними стовпчиками.
2. Ці зайві мідні стовпчики спричиняють відбиття сигналу та перехресні перешкоди, погіршуючи якість високошвидкісного сигналу.
3. Зворотне свердління видаляє надлишкову мідь, зберігаючи тільки необхідні сегменти з’єднання для поліпшення цілісності сигналу.

Характеристики процесу зворотного свердління

1. Отвори зворотного свердління зазвичай мають діаметр, трохи більший за діаметр оригінального перехідного отвору.
2. Глибина зворотного свердління суворо контролюється, щоб запобігти проникненню в необхідні шари з’єднання.
3. Зворотне свердління зазвичай застосовується тільки в критичних місцях для високошвидкісних сигналів.

Переваги зворотного свердління

1. Значно зменшує відбиття сигналу та перехресні перешкоди.
2. Покращує цілісність сигналу та швидкість передачі.
3. Відповідає вимогам до конструкції схем для більш високих частот.
