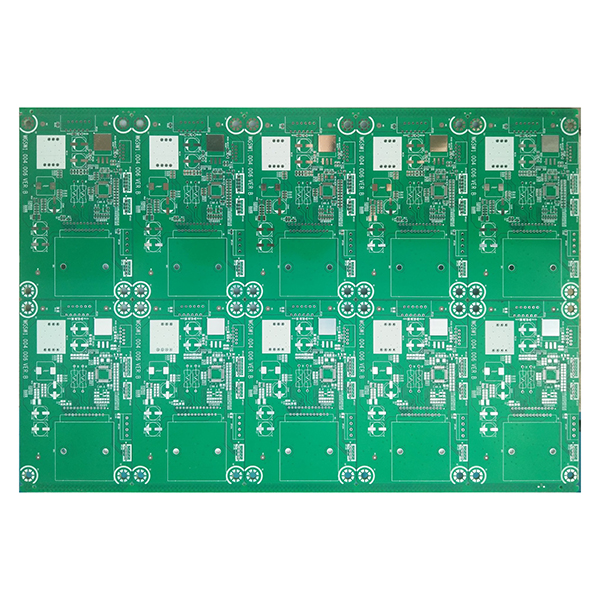

Епоксидний ламінат зі скловолокна FR-4 для друкованих плат

Огляд склопластикової плати FR-4

Склопластикова плата FR-4 — це високопродуктивна підкладка для друкованих плат (PCB), виготовлена зі скловолокна як армуючого матеріалу та епоксидної смоли як матриці, з мідною фольгою, ламінованою на поверхні. «FR» у FR-4 означає «вогнестійкий», а «4» — код класу матеріалу. Основні характеристики: відмінна механічна міцність, стабільність розмірів, електроізоляційні властивості та вогнестійкість. FR-4 широко використовується у виробництві друкованих плат для різних електронних виробів і є однією з найпоширеніших і найпопулярніших підкладок для друкованих плат на сьогоднішній день.

Основна структура

1. Скловолокниста основа:Використовується високоміцна скловолокниста тканина, що забезпечує чудову механічну міцність і стабільність розмірів.
2. Епоксидна смола:Скловолокниста тканина просочується високоякісною епоксидною смолою для підвищення термостійкості, ізоляції та загальної стабільності плати.
3. Мідна фольга:Поверхня покрита електролітичною мідною фольгою високої чистоти, що полегшує травлення та формування тонких схемних малюнків.

Основні характеристики друкованих плат FR-4

• Відмінна стабільність розмірів, низький коефіцієнт теплового розширення, не деформується.
• Чудові діелектричні властивості, придатні для передачі високочастотних і високошвидкісних сигналів.
• Видатна термостійкість, придатна для високотемпературних процесів, таких як пайка переплавленням, і підтримує тривалу роботу при високих температурах.
• Висока механічна міцність, ударостійкість і гнучкість, придатні для виготовлення багатошарових і високощільних друкованих плат.
• Мінімальне розмазування смоли під час високошвидкісного свердління, що забезпечує гладкі стінки отворів і хорошу технологічність.
• Сильна вогнестійкість, залишається безпечним і надійним навіть при високих температурах.
• Хороша вологостійкість і хімічна стійкість, тривалий термін служби.
• Кольори серцевини в основному жовті або білі, що зручно для ідентифікації продукту та управління якістю.
• Сумісний з різними процесами обробки поверхні, такими як HASL (вирівнювання паянням гарячим повітрям), ENIG (безструмове нікелювання з імерсійним золоченням) та OSP (органічний консервант для паяння), що відповідає різним вимогам до складання.

Основні сфери застосування друкованих плат FR-4

• Широко використовується у виробництві друкованих плат для мобільних телефонів, комп’ютерів, випробувального обладнання, відеомагнітофонів, побутової техніки та інших споживчих електронних виробів.
• Застосовується в сферах, що вимагають високої надійності та продуктивності, таких як військове обладнання, системи наведення, автомобільна електроніка, аерокосмічна промисловість, медичні прилади та промислове управління.
• Кращий матеріал для багатошарових друкованих плат високої щільності та високої частоти/швидкості, що підходить для комунікаційних, мережевих, серверних та інших електронних пристроїв.
• Підходить для електронних виробів, що вимагають термостійкості, вологостійкості, вогнестійкості та тривалого терміну служби.

Загальні технічні характеристики

• Товщина основи: 0,8 мм, 1,0 мм, 1,2 мм, 1,6 мм, 2,0 мм.
• Товщина міді: 18 мкм, 35 мкм, 70 мкм.
• Розмір плати: 1044 x 1245 мм.
• Колір серцевини: жовтий, білий.
• Поверхневі покриття: HASL, ENIG, OSP.
