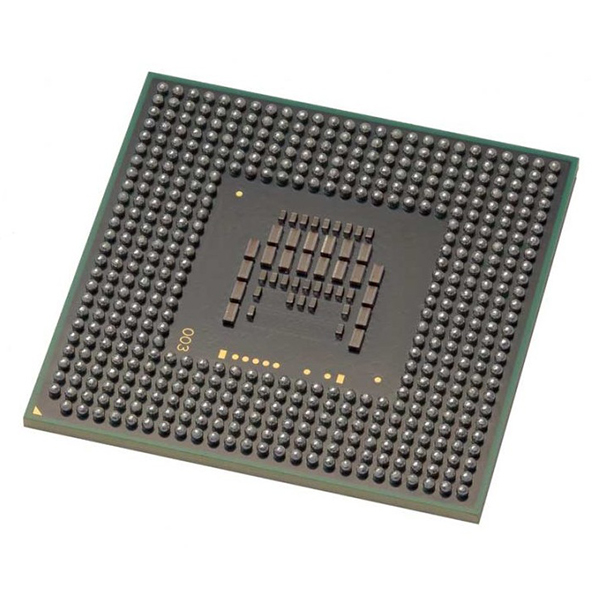

Підкладка IC

Підкладка IC для підключення мікросхем до друкованих плат

Підкладки IC служать високоточними мікросхемами, що з’єднують мікросхеми з друкованими платами, і є незамінними критично важливими компонентами в сучасних високотехнологічних мікросхемах та електронних виробах.

Опис

IC-підкладка, повна назвапідкладка для інтегральних схем, є мікроплаткою, яка використовується для перенесення та з’єднання мікросхем (IC) з друкованими платами (PCB). Вона служить мостом між мікросхемою та материнською платою, виступаючи незамінним ключовим матеріалом і структурою в передовій технології упаковки.

Основні функції IC-підкладки

  1. Підтримка та захист мікросхеми:Фізично переносить мікросхему, захищаючи її від пошкодження.
  2. Електричне з’єднання:З’єднує контакти мікросхеми (або паяні кульки) з друкованою платою за допомогою мікротонких доріжок, забезпечуючи передачу сигналу та енергії.
  3. Тепловий менеджмент:Допомагає відводити тепло від чіпа для підтримки його робочої температури.
  4. Забезпечує можливість використання корпусів високої щільності:Підтримує методи упаковки з високою щільністю та високою продуктивністю, такі як BGA, CSP та FC.

Типи підкладок для мікросхем

  1. Підкладки BT:В основному складаються з BT-смоли, підходять для більшості універсальних упаковок IC.
  2. Підкладки ABF:Використовують матеріал ABF (Ajinomoto Build-up Film), ідеально підходять для високощільного, високошвидкісного пакування мікросхем, таких як висококласні процесори, графічні процесори та мережеві мікросхеми.
  3. Керамічні підкладки:Використовуються в надвисокочастотних, високонадійних застосуваннях, таких як аерокосмічна та військова галузі.

Відмінності між підкладками для інтегральних схем та традиційними друкованими платами

  1. Мають більш тонкі доріжки, більшу кількість шарів, менші отвори та більш складні виробничі процеси.
  2. Підтримують вищу щільність вводу-виводу та суворіші вимоги до цілісності сигналу.
