вогнестійкий ламінат з фенольного паперу, покритий міддю, для друкованих плат

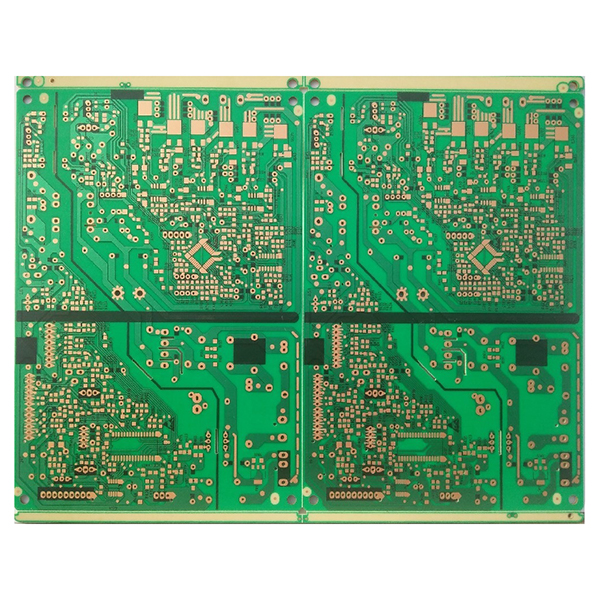

вогнестійкий ламінований фенольний папір з мідним покриттям PCB

Вогнестійкий ламінат з фенольної паперу, покритий міддю, є поширеною підкладкою для друкованих плат (PCB), яку зазвичай називають вогнестійкою платою. Він в основному складається з високочистого ізоляційного паперу з деревної целюлози в якості основи, просоченого фенольною смолою, ламінованого і затверділого, а потім покритого шаром електролітичної мідної фольги на поверхні.

Опис
Матеріал з вогнестійкого ламінованого фенольного паперу, покритого міддю, відповідає стандарту вогнестійкості UL 94 V-0, відрізняється чудовою вогнестійкістю та електроізоляційними властивостями.

Основна структура:

  1. Ізоляційна паперова основа:Виготовлена з високочистої целюлозної паперу, оброблена кілька разів для забезпечення електричної ізоляції та механічної міцності.
  2. Фенольна смола:Паперова основа просочена фенольною смолою для підвищення термостійкості, вологостійкості та стабільності плити.
  3. Мідна фольга:На поверхню нанесено електролітичну мідну фольгу високої чистоти для полегшення подальшого травлення та формування схеми.

Основні характеристики вогнестійкого ламінованого мідного покриття:

  1. Низька вартість, придатний для масового виробництва.
  2. Відмінна вогнестійкість, відповідає стандарту 94 V-0.
  3. Хороша волого- та теплостійкість.
  4. Хороша стабільність розмірів, низька деформація та викривлення, чудові механічні характеристики.
  5. Відповідна температура штампування становить від 40 °C до 70 °C, легко піддається штампуванню, свердлінню та іншим видам обробки.
  6. На поверхні зазвичай застосовується обробка каніфоллю. Через термостійкість матеріал не піддається обробці паяльним покриттям.

Основні сфери застосування вогнестійкого ламінату:

  1. Широко використовується у виробництві друкованих плат для побутової електроніки, такої як телевізори, магнітофони, аудіообладнання, ігрові приставки, телефони та побутова техніка.
  2. В останні роки також використовується в платах живлення осцилографів (CRT) та офісного обладнання (OA-обладнання).
  3. Підходить для електронних виробів, що вимагають низької вартості та працюють в м’яких умовах.

Загальні технічні характеристики:

  1. Товщина основи: 1,2 мм, 1,6 мм
  2. Товщина міді: 25 мкм, 35 мкм
  3. Розмір плати: 1020 x 1030 мм
