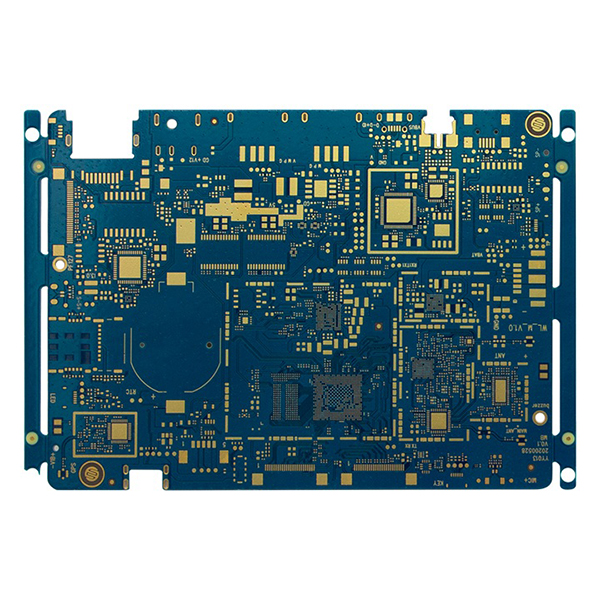

Виробництво друкованих плат 5G IoT з використанням S1000-2M та ENIG+OSP

Ця плата 5G IoT PCB має відмінні електричні характеристики та надійну механічну міцність, відповідаючи суворим вимогам до високошвидкісної передачі сигналу та високої щільності монтажу для пристроїв 5G IoT. Її конструкція та процес виробництва повністю враховують різноманітні потреби терміналів IoT, забезпечуючи високу сумісність та масштабованість.

Основні особливості виробництва друкованих плат 5G IoT

• Використовується високопродуктивна підкладка S1000-2M з чудовою теплостійкістю та стабільністю розмірів, яка підходить для високочастотної та високошвидкісної передачі сигналу.
• Гібридний процес пресування покращує загальні характеристики плати, адаптуючись до багатошарових структур і складних схем.
• Обробка поверхні поєднує ENIG (безструмове нікелювання з імерсійним золоченням) та OSP (органічний консервант для паяння), покращуючи надійність паяння та стійкість до окислення, подовжуючи термін експлуатації продукту.
• Підтримує маршрутизацію високої щільності та обробку малих апертур, відповідаючи тенденціям мініатюризації та інтеграції в IoT.
• Відмінна цілісність сигналу та електромагнітна сумісність забезпечують стабільну передачу даних 5G.
• Настроюваний розмір, кількість шарів та параметри процесу для гнучкого пристосування до різних пристроїв IoT.

Основні сфери застосування

• Материнські плати та функціональні модулі для термінальних пристроїв 5G IoT.
• Вузли зондування та керування в додатках для розумного будинку та розумного міста.
• Галузі з високими вимогами до надійності, такі як автомобільні мережі та промисловий IoT.
• Різні модулі бездротового зв’язку та пристрої збору даних.
• Інші продукти 5G IoT, що вимагають високошвидкісної передачі сигналу та інтеграції з високою щільністю.
