Виробництво високочастотних друкованих плат 5G RF

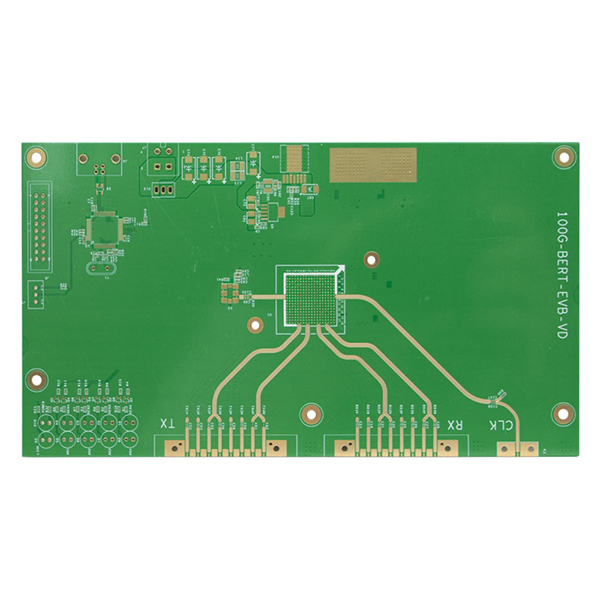

Плата 5G RF PCB має отвори діаметром всього 0,2 мм і ширину/відстань між лініями до 100/100 мкм, що відповідає суворим вимогам до високочастотної, високошвидкісної передачі сигналу. Вона широко використовується в тестуванні сигналів 5G та суміжних областях.

Основні особливості виробництва друкованих плат 5G RF

• Використовуються високопродуктивні матеріали RO4350B + TU768 з відмінними високочастотними характеристиками та низькими діелектричними втратами, що забезпечує стабільну передачу сигналу.
• Удосконалений гібридний процес пресування ефективно підвищує міцність міжшарового з’єднання та подовжує термін експлуатації виробу.
• Точне механічне свердління дозволяє досягти мінімального діаметра отвору 0,2 мм, що підходить для монтажу високої щільності та пайки мікрокомпонентів.
• Поверхня оброблена за технологією ENIG (Electroless Nickel Immersion Gold), що забезпечує чудову паяність, підвищену стійкість до окислення та пристосованість до складних умов.
• Мінімальна ширина/відстань між лініями до 100/100 мкм, що підтримує високошвидкісні проекти маршрутизації з високою щільністю.
• Хороша стабільність виробництва та висока надійність, що підходить для масового виробництва та складних вимог до тестування.
• Настроювані шари, товщина та спеціальні функції відповідно до потреб клієнтів, що гнучко відповідають різним сценаріям застосування.

Основні сфери застосування

• Обладнання для тестування сигналів 5G та системи тестування RF.
• Радіочастотні модулі та антенні блоки базових станцій 5G.
• Високошвидкісні пристрої передачі сигналу та мікрохвильового зв’язку.
• Бездротові комунікаційні термінали та радіочастотні модулі.
• Радар, супутниковий зв’язок та інші високочастотні електронні поля.
• Інші комунікаційні та електронні пристрої з високими вимогами до високої частоти та надійності.
