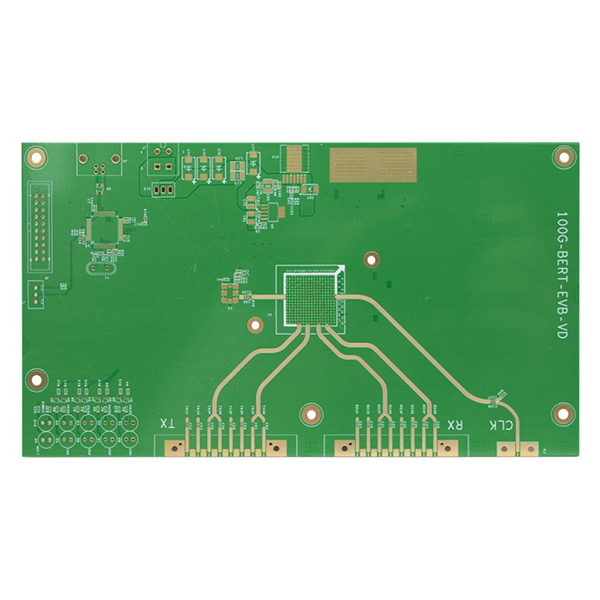

Друковані плати для тестування сигналу 5G можуть досягти мінімального діаметра отвору 0,2 мм і ширини/відстані між лініями до 100 мкм, ефективно відповідаючи суворим вимогам до високої точності та надійності при тестуванні сигналу 5G. Ці друковані плати широко використовуються в високотехнологічних сферах електронного тестування, таких як тестування сигналу 5G.
Основні особливості виготовлення друкованих плат для тестування сигналів 5G
- Використовуються високопродуктивні підкладки RO4350B+TU768 для забезпечення відмінних високочастотних характеристик і якості передачі сигналу.
- Гібридний процес пресування покращує загальну продуктивність плати, що підходить для багатошарових і складних конструкцій.
- Технологія механічного свердління дозволяє створювати високоточні отвори розміром до 0,2 мм, що відповідає вимогам до складання високої щільності.
- Для обробки поверхні використовується процес ENIG (безструмове нікелювання з імерсійним золоченням), що покращує надійність пайки та стійкість до окислення, а також подовжує термін експлуатації продукту.
- Ширина та відстань між лініями до 100 мкм підтримують високоточні конструкції схем, забезпечуючи цілісність високочастотних сигналів 5G.
- Відмінна стабільність розмірів і механічна міцність забезпечують стабільну роботу плати в різних тестових середовищах.
- Кількість шарів, розмір та пов’язані параметри можна налаштувати відповідно до вимог замовника, що відповідає різноманітним тестовим застосуванням.
Основні сфери застосування
- Основні плати управління та пов’язані функціональні модулі для обладнання для тестування сигналів 5G.
- Високочастотні, високошвидкісні прилади та системи для тестування сигналів.
- Різні платформи для тестування бездротового зв’язку та модулі для тестування антен.
- Тестові та верифікаційні плати для базових станцій зв’язку та мережевих терміналів.
- Інші галузі електронного тестування з суворими вимогами до високої частоти, високої точності та високої надійності.
