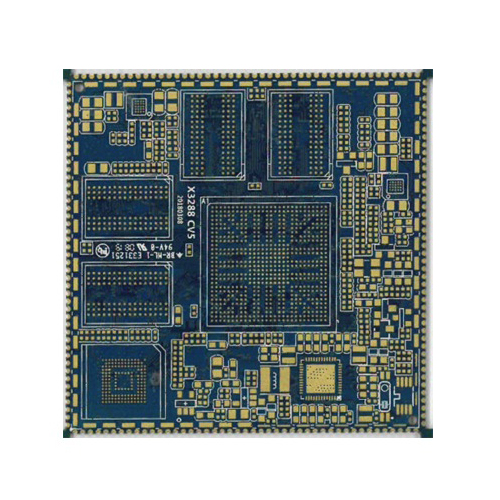

6-шарова друкована плата

6-шарова друкована плата для застосувань з високою щільністю

Шестишарова друкована плата — це багатошарова друкована плата, виготовлена шляхом почергового ламінування шести шарів провідної мідної фольги та ізоляційних шарів. 6-шарові друковані плати можуть забезпечити більше місця для прокладання трас та кращі електричні характеристики, що робить їх особливо придатними для складних, високошвидкісних та високощільних електронних виробів.

Опис

Шестишарова друкована плата (6-шарова PCB) Огляд

Шестишарова друкована плата (6-шарова PCB) — це тип багатошарової плати з шістьма шарами провідної мідної фольги. 6-шарова PCB зазвичай виготовляється шляхом почергового укладання зовнішніх і внутрішніх шарів, розділених ізоляційними матеріалами. У порівнянні з двошаровими або чотиришаровими платами, 6-шарова друкована плата забезпечує вищу щільність проводки, кращу електромагнітну сумісність (EMC) та чудову цілісність сигналу, що робить її придатною для високошвидкісних, високопродуктивних або складних схем.

Типова структура 6-шарової друкованої плати

  1. Верхній шар (L1, зазвичай для монтажу компонентів і прокладання трактів)
  2. Внутрішній шар 1 (L2, зазвичай шар заземлення GND)
  3. Внутрішній шар 2 (L3, зазвичай шар живлення)
  4. Внутрішній шар 3 (L4, зазвичай шар сигналу)
  5. Внутрішній шар 4 (L5, зазвичай шар сигналу або живлення/заземлення)
  6. Нижній шар (L6, зазвичай для монтажу компонентів і прокладки трас)

Основні особливості 6-шарових друкованих плат

  • Багатошарова структура дозволяє здійснювати складну трасування схем і управління декількома джерелами живлення/заземленням.
  • Відмінна цілісність сигналу, підходить для високошвидкісної передачі сигналу.
  • Видатна електромагнітна сумісність, зменшує електромагнітні перешкоди (EMI).
  • Підтримує більш компактні конструкції, ідеально підходить для електронних виробів з високою щільністю та високою продуктивністю.

Основні сфери застосування шестишарових друкованих плат

  • Комунікаційне обладнання.
  • Сервери та високопродуктивні комп’ютери.
  • Промислові системи управління.
  • Медична електроніка.
  • Автомобільна електроніка.
  • Високошвидкісні пристрої зберігання даних тощо.
