сліпі переходи

сліпі отвори з’єднують поверхневий шар і внутрішні шари

Сліпі отвори — це отвори, що з’єднують поверхневий шар друкованої плати з внутрішніми шарами, не проникаючи на всю плату. Вони широко використовуються в багатошарових платах для електронних виробів з високою щільністю і високою продуктивністю.

Опис

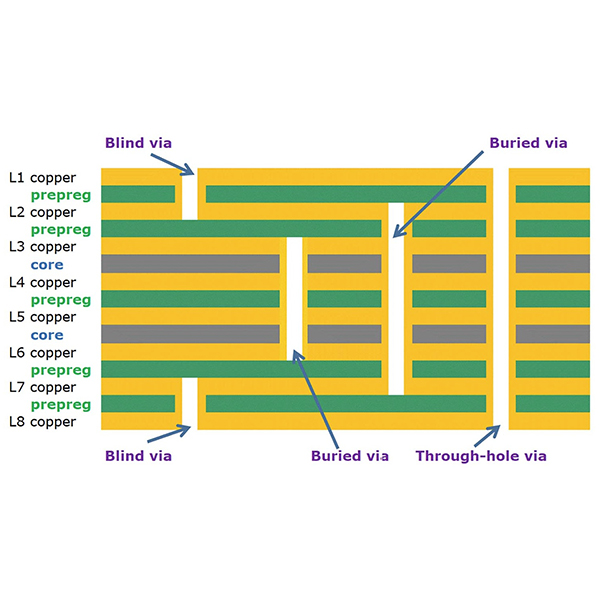

Сліпі перехідні отвори— це спеціальна структура отворів у багатошарових друкованих платах, яка в основному використовується для з’єднання доріжок між поверхневим шаром (зовнішнім шаром) плати та внутрішнім шаром. Один порт сліпого отвору розташований на зовнішній поверхні друкованої плати, а інший порт закінчується на внутрішньому шарі друкованої плати, не проникаючи через всю плату.

Основні характеристики сліпих перехідних отворів

  1. Спосіб з’єднання:З’єднує тільки поверхневий шар (наприклад, шар 1 або верхній шар) з внутрішнім шаром, не проходячи через всі шари.
  2. Зовнішній вигляд:Видимий з поверхні друкованої плати, але отвір не проходить на протилежну сторону.
  3. Складність виготовлення:Більш складна, ніж стандартні наскрізні отвори, вимагає багатошарового свердління та плакування.

Застосування сліпих перехідних отворів

  1. Використовуються в платах з високою щільністю з’єднань (HDI) для збільшення щільності маршрутизації.
  2. Підходить для конструкцій, що вимагають багатошарових з’єднань при економії місця, таких як смартфони, планшети, комунікаційні пристрої та інша високотехнологічна електроніка.

Переваги сліпих перехідних отворів

  1. Економить простір на друкованій платі та підвищує щільність маршрутизації.
  2. Ефективно скорочує шляхи передачі сигналу, покращуючи цілісність сигналу.
  3. Сприяє мініатюризації та високій продуктивності конструкцій.
