заглиблені перехідні отвори

заглиблені перехідні отвори використовуються для з’єднання внутрішніх шарів друкованої плати

Приховані перехідні отвори — це свердлені структури, що з’єднують тільки різні внутрішні шари друкованої плати і не видно з зовнішньої поверхні. Вони є важливим технічним рішенням для підвищення щільності маршрутизації та продуктивності багатошарових друкованих плат.

Опис

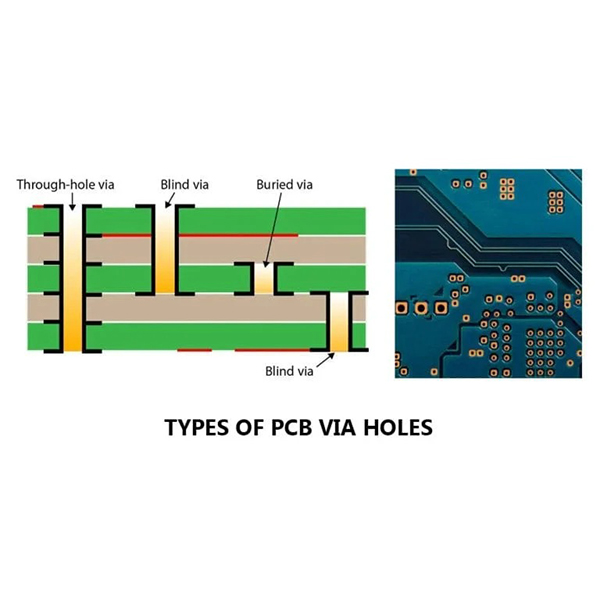

Заглиблені перехідні отвори— це поширена спеціалізована структура отворів у багатошарових друкованих платах. Вони існують виключно між внутрішніми шарами друкованої плати і не виходять на поверхню плати. Іншими словами, заглиблені перехідні отвори з’єднують лише два або більше внутрішніх шари багатошарової плати, не маючи видимих отворів на поверхні зовнішнього шару.

Основні характеристики заглиблених перехідних отворів

  1. Спосіб з’єднання:З’єднує тільки внутрішні шари з внутрішніми шарами. Немає видимих отворів до зовнішніх шарів.
  2. Візуальні характеристики:Заглиблені переходи невидимі з зовнішньої поверхні друкованої плати, оскільки вони повністю закриті всередині плати.
  3. Складність виготовлення:Процес виготовлення є більш складним, ніж у випадку зі стандартними наскрізними отворами або сліпими перехідними отворами, оскільки вимагає пошарового свердління та покриття внутрішніх шарів перед ламінуванням.

Застосування заглиблених перехідних отворів

  1. Підвищення щільності маршрутизації друкованої плати та економія простору поверхневого шару.
  2. Відповідає вимогам мініатюризації та високої продуктивності для преміальної електроніки, такої як сервери, комунікаційне обладнання та інтелектуальні термінали.
  3. Зазвичай використовується в конструкціях плат HDI (High-Density Interconnect) у поєднанні з глухими перехідними отворами та наскрізними отворами для підвищення гнучкості конструкції.
