глибинна маршрутизація

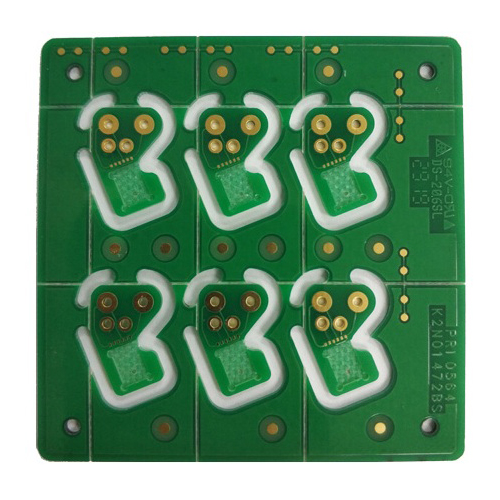

Глибоке фрезерування створює сходинку або канавку у формі для друкованої плати

Сліпа фрезерування, також відома як «фрезерування по глибині», є поширеною технікою механічної обробки у виробництві друкованих плат. Вона використовується в таких галузях електронної продукції, як комунікаційне обладнання та автомобільна електроніка, які вимагають високої структурної складності та раціонального використання простору.

Опис

Його основний принципполягає у вибірковому видаленні лише поверхневого шару друкованої плати до заданої глибини, а не у повній розрізці всієї плати. Такий підхід дозволяє зберегти основну підкладку неушкодженою, створюючи канавки або отвори певної глибини лише в необхідних місцях.

Основні особливості

  1. Процес сліпого фрезерування дозволяє точно контролювати глибину фрезерування, створюючи складні структури, такі як локальні сходинки, неглибокі канавки або напівотвори на платі.
  2. Ця технологія дозволяє створювати виїмки або зенкування на друкованих платах, значно підвищуючи різноманітність і гнучкість монтажу компонентів.
  3. Сліпе фрезерування зазвичай базується на високоточному автоматизованому обладнанні, що забезпечує стабільну глибину і чіткі контури, відповідаючи складним вимогам сучасного виробництва електроніки.

Типові застосування

  1. При вбудовуванні певних компонентів, таких як радіочастотні модулі, світлодіоди або металеві екрани в плату, сліпе фрезерування створює локалізовані неглибокі виїмки.
  2. Воно виготовляє структури друкованих плат зі ступінчастими конфігураціями, такими як попередньо сформовані простори для напіввставних роз’ємів або спеціалізованих слотів для карт.
  3. Воно створює локалізовані зенковані отвори або поглиблені області, що полегшує розміщення спеціалізованих структурних компонентів або підвищує щільність монтажу на рівні плати.
  4. Широко застосовується у висококласному комунікаційному обладнанні, інтелектуальних терміналах, автомобільній електроніці та інших сферах електронної продукції, що вимагають високої структурної складності та раціонального використання простору.
