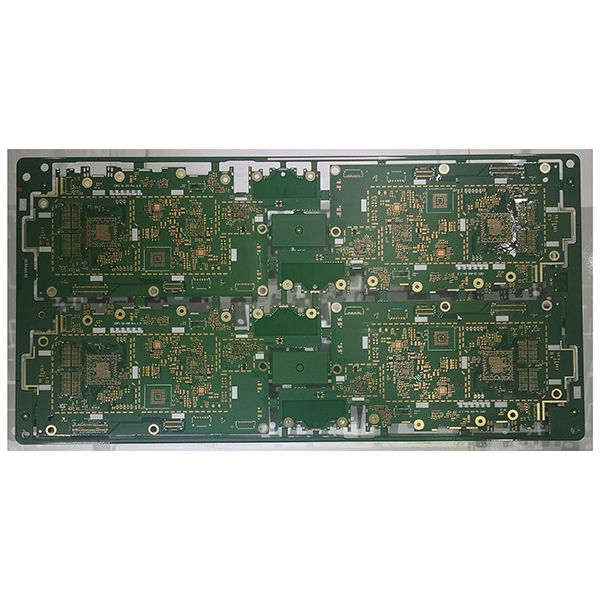

Плата друкованого зв’язку високої щільності для мобільних пристроїв та пристроїв Інтернету речей

Плати HDI досягають високої щільності маршрутизації та мініатюризації завдяки таким технологіям, як мікросліпі та заглиблені перехідні отвори, що робить їх незамінним типом друкованих плат для сучасних високотехнологічних електронних продуктів.

Опис

Плата HDIабоплати з високою щільністю з’єднань, — це друковані плати, які забезпечують високу щільність маршрутизації завдяки мікролінійній ширині, мікролінійному інтервалу та технології мікропереходів. Плати HDI — це поширений тип високоякісних друкованих плат, що використовуються в сучасних електронних виробах, таких як смартфони, планшети та високоякісні сервери.

Основні характеристики плат HDI

  1. Висока щільність маршрутизації:Ширина ліній і відстань між ними зазвичай менше 100 мкм (4 мілі), що дозволяє збільшити щільність маршрутизації і зменшити відстань між компонентами.
  2. Технологія мікроперехідників:Широке використання мікросліпих та заглиблених перехідних отворів, сформованих лазерним свердлінням, для підвищення ефективності міжшарового з’єднання.
  3. Багатошарова структура:Зазвичай багатошарові плати (4-шарові, 6-шарові, 8-шарові або більше) підтримують складні конструкції схем.
  4. Тонкий і компактний дизайн:Дозволяє розробляти більш легкі, тонкі, короткі та компактні електронні вироби.

Переваги плат HDI

  1. Підтримують високощільні, високопродуктивні корпуси мікросхем, такі як BGA, CSP і QFP.
  2. Значно покращує цілісність і надійність сигналу, одночасно зменшуючи затримку сигналу і перехресні перешкоди.
  3. Сприяє зменшенню розмірів виробу та зниженню ваги.
  4. Ідеально підходить для електронних виробів, що вимагають високої швидкості, високої частоти та суворої цілісності сигналу.

Сфери застосування плат HDI

  1. Смартфони, планшети, носимі пристрої.
  2. Ноутбуки, материнські плати високого класу.
  3. Автомобільна електроніка, медичне обладнання.
  4. Базові станції зв’язку, сервери та інші висококласні електронні пристрої.
