високошвидкісна друкована плата

Високошвидкісне рішення для друкованих плат для надшвидкої передачі даних

Високошвидкісні плати спеціально розроблені для сценаріїв, що вимагають високої швидкості, великої пропускної здатності та високої надійності, і широко використовуються в сферах передачі даних, хмарних обчислень, серверів та високотехнологічного електронного обладнання.

Опис

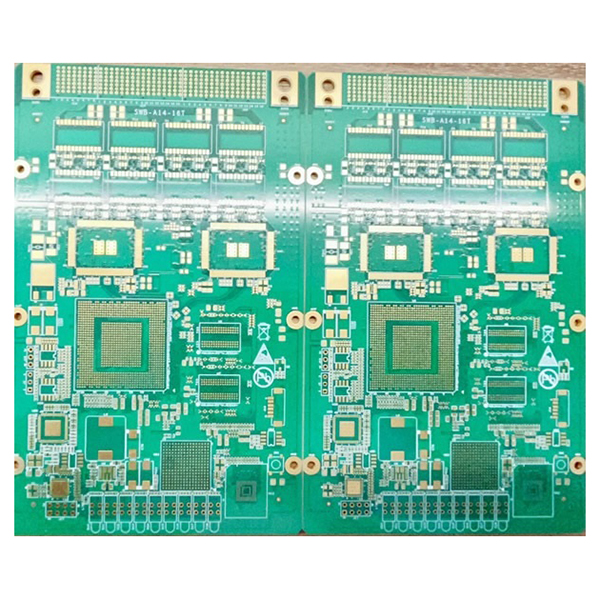

Високошвидкісна плата (високошвидкісна друкована плата, високошвидкісна плата)

Високошвидкісна плата (високошвидкісна друкована плата, високошвидкісна плата) — це друкована плата (PCB), спеціально розроблена та виготовлена для високошвидкісної передачі сигналу. Високошвидкісні плати оптимізовані з точки зору структури, матеріалів та процесів для забезпечення цілісності сигналу, електромагнітної сумісності та надійності в середовищах високочастотної, широкосмугової та високошвидкісної передачі даних.

Основні характеристики

  • Конструкція з великою кількістю шарів:Використовує 18-шарову структуру з’єднання високої щільності, що підтримує складну високошвидкісну передачу сигналів та багатофункціональну інтеграцію для задоволення потреб у розробці сучасних електронних систем.
  • Надзвичайно високе співвідношення сторін:З товщиною готової плати 4,0 мм, мінімальним діаметром отвору 0,20 мм і співвідношенням сторін до 20:1, вона підходить для застосувань, що вимагають високої надійності та високого струмового навантаження.
  • Високоякісна основа:Використовується високопродуктивний матеріал Panasonic M6, що характеризується низькими втратами та відмінними діелектричними властивостями, що забезпечує стабільну високошвидкісну передачу сигналу.
  • Точний контроль імпедансу:Висока точність контролю характеристичного імпедансу, ±7,5% для ≤50 Ом і ±5% для &gt.50 Ом, що забезпечує цілісність високошвидкісного сигналу та сумісність з різними високошвидкісними інтерфейсами.
  • Передова технологія зворотного свердління:Використовується двосторонній бекдрілінг з довжиною відгалуження менше 0,08 мм, що ефективно зменшує перехресні перешкоди та відбиття сигналу і покращує цілісність сигналу.
  • Технологія заповнення отворів смолою:Використовує процес заповнення смолою для поліпшення ізоляції та механічної міцності всередині провідників, що підходить для маршрутизації високої щільності та конструкцій корпусів BGA.
  • Можливість надшвидкісної передачі даних:Підтримує швидкість передачі даних до 64 Гбіт/с, задовольняючи майбутні потреби у високошвидкісному з’єднанні та великій пропускній здатності.

Основні сфери застосування

  • Базові станції 5G та високошвидкісне комунікаційне обладнання.
  • Високошвидкісні комутатори та маршрутизатори для центрів обробки даних.
  • Материнські плати серверів і високопродуктивні пристрої зберігання даних.
  • Високошвидкісні прилади для обробки сигналів та тестування.
  • Висококласні мережеві пристрої та електронні системи з суворими вимогами до швидкості та надійності.
