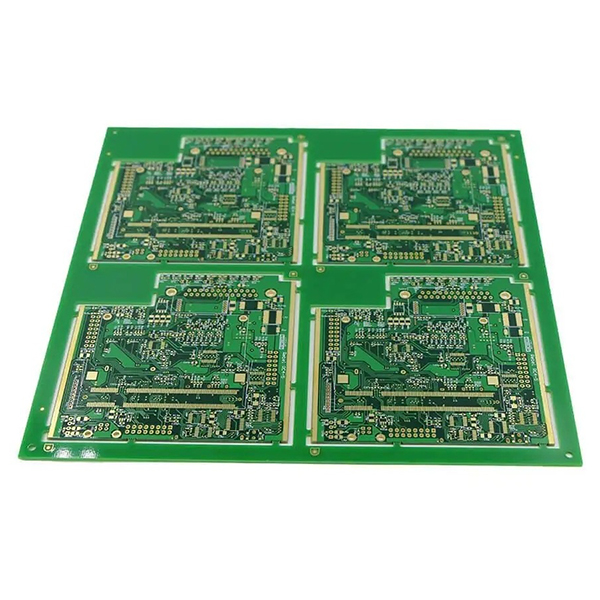

гібридна друкована плата

Гібридна друкована плата означає змішану ламіновану друковану плату

Гібридні ламіновані плати представляють собою передове структурне рішення для друкованих плат, що забезпечує баланс між високою продуктивністю та економічною ефективністю, ідеально підходить для електронних виробів, що вимагають багатофункціональності, такої як висока частота, висока швидкість та стійкість до високих температур.

Опис

Гібридна друкована плата (змішана ламінована друкована плата)

Гібридна друкована плата (змішана ламінована друкована плата) — це багатошарова плата, сформована шляхом ламінування двох або більше різних типів підкладок, таких як FR4, PTFE, кераміка або високочастотні матеріали, на одній друкованій платі (PCB) відповідно до вимог. Ця плата поєднує в собі переваги декількох матеріалів, забезпечуючи баланс між високочастотною/високошвидкісною передачею сигналу та чудовою механічною міцністю і контролем витрат.

Основні характеристики

  1. Різноманітність матеріалів:Поширені комбінації включають FR4 + високочастотні матеріали, FR4 + кераміка, FR4 + PI тощо.
  2. Взаємодоповнюваність характеристик:Дозволяє використовувати певні шари для високочастотної/низькозатратної роботи, тоді як інші забезпечують високу міцність/низьку вартість.
  3. Широке застосування:Широко використовується в радарах, антенах, радіочастотах, 5G-комунікаціях, автомобільній електроніці, аерокосмічній галузі та інших сферах.

Сценарії застосування

  1. Високочастотні/високошвидкісні сигнальні шари використовують високочастотні матеріали, тоді як інші шари використовують традиційні матеріали, такі як FR4, що забезпечує баланс між продуктивністю та вартістю.
  2. Шари живлення та сигналу використовують матеріали з різними діелектричними постійними та коефіцієнтами теплового розширення для підвищення надійності.

Переваги та виклики

  1. ПеревагиПокращує загальну продуктивність друкованої плати, оптимізує витрати та відповідає складним вимогам до схеми.
  2. ВикликиСкладні виробничі процеси вимагають високої точності ламінування, міжшарового склеювання та узгодження коефіцієнтів теплового розширення.
