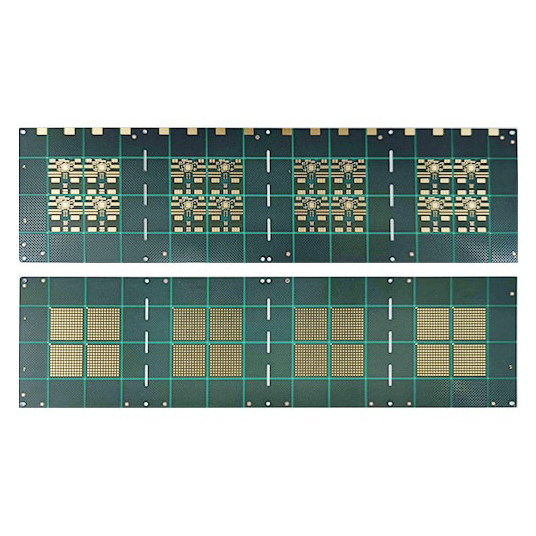

SLP Підкладка, схожа на друковану плату

SLP знаходиться між стандартними друкованими платами та вдосконаленими підкладками для інтегральних схем

Друковані плати, схожі на підкладки, є преміальним рішенням, яке імітує плати-носії ІС, але при цьому має нижчу вартість і більшу гнучкість у виробництві. Поєднуючи високу щільність, точність і економічність, вони слугують проміжним продуктом, що поєднує традиційні друковані плати та плати-носії ІС.

Опис

Огляд субстратоподібних друкованих плат

Підкладкові друковані плати є високоякісним продуктом, що посідає проміжне положення між традиційними друкованими платами (PCB) та підкладками для інтегральних схем (IC). Вони поєднують в собі економічні переваги традиційних процесів виробництва друкованих плат з вибраними характеристиками підкладок для інтегральних схем, такими як висока щільність та висока точність, і в першу чергу використовуються у виробництві продуктів, що вимагають високого рівня інтеграції, тонких провідників та багатошарової структури.

Основні характеристики

  • Тонка ширина та крок ліній:Зазвичай досягають 30/30 мкм або менше, що значно перевищує традиційні друковані плати (зазвичай 50/50 мкм або більше).
  • Багатошарове з’єднання високої щільності:Використовує процеси ламінування, подібні до підкладок для інтегральних схем, для підтримки більшої кількості шарів і високої щільності міжз’єднань.
  • Баланс вартості та продуктивності:Виробничі процеси та витрати нижчі, ніж у підкладок для інтегральних схем, але вищі, ніж у стандартних друкованих плат, що відповідає вимогам висококласної побутової електроніки (наприклад, материнських плат смартфонів, модулів камер).

Області застосування

Широко використовується в смартфонах, носимих пристроях, високошвидкісному комунікаційному обладнанні та інших продуктах, чутливих до вартості, що вимагають високої щільності та продуктивності.
