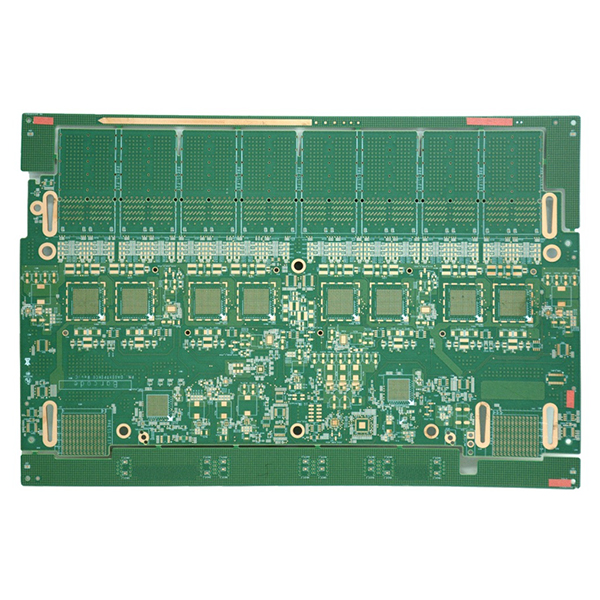

перемикач Виробництво друкованих плат

Виробництво друкованих плат для мереж високої щільності

Друковані плати для комутаторів зазвичай мають багатошарову структуру з 12 або більше шарами та співвідношенням сторін понад 9:1, щоб задовольнити потреби в монтажі високої щільності та передачі складних сигналів.

Опис
Ширина лінії та відстань досягають 0,075 та 0,090 мм, а діаметр отвору становить 0,225 мм, що робить їх придатними для з’єднання високої щільності. Виробництво друкованих плат для перемикачів зазвичай використовує гібридні процеси пресування, в основному використовуючи високошвидкісні матеріали класу Ultra Low Loss, змішані зі стандартними матеріалами FR4, щоб збалансувати характеристики сигналу та контроль витрат. Компонування друкованої плати зазвичай включає велику кількість оптичних модулів або високошвидкісних роз’ємних інтерфейсів. Щоб задовольнити вимоги до втрат вставки та цілісності сигналу для високочастотних і високошвидкісних сигналів, у конструкції широко використовуються передові технології, такі як зворотне свердління та отвори для смоляних пробок + POFV.

Основні особливості виробництва друкованих плат для комутаторів

  • Багатошарова структура, як правило, з 12 або більше шарами, підходить для складних конструкцій мережевих пристроїв.
  • Високе співвідношення сторін, більше або дорівнює 9:1, що підтримує вертикальне з’єднання високої щільності.
  • Висока якість виготовлення схем, з мінімальною шириною/відстанню між лініями 0,075/0,090 мм, що відповідає вимогам до високошвидкісної передачі сигналів.
  • Мінімальний діаметр отвору 0,225 мм, що підходить для з’єднання високої щільності та мініатюрних конструкцій.
  • Гібридний процес пресування, що поєднує високошвидкісні матеріали з наднизькими втратами зі стандартним FR4 для збалансованої продуктивності та вартості.
  • Численні високошвидкісні інтерфейсні компонування для розміщення декількох оптичних модулів і високошвидкісних роз’ємів.
  • Підтримує зворотне свердління та отвори для смоляних заглушок + процеси POFV, що значно зменшує втрати вставки сигналу та покращує цілісність сигналу.
  • Настроювані розміри, кількість шарів, спеціальні процеси та компонування інтерфейсів відповідно до вимог замовника.

Основні сфери застосування

  • Різні високопродуктивні материнські плати мережевих комутаторів та плати розширення.
  • Основне комутаційне обладнання для центрів обробки даних та платформ хмарних обчислень.
  • Високошвидкісні маршрутизатори та обладнання для магістральних мереж.
  • Основне комутаційне обладнання для великих корпоративних мереж та міських мереж.
  • Високошвидкісні модулі взаємозв’язку в базових станціях зв’язку 5G та мережах передачі даних.
  • Інші галузі мережевого та комунікаційного обладнання з суворими вимогами до високошвидкісних сигналів та міжз’єднань високої щільності.
