прохідні отвори

Прохідні отвори використовуються для з’єднання всіх шарів друкованої плати

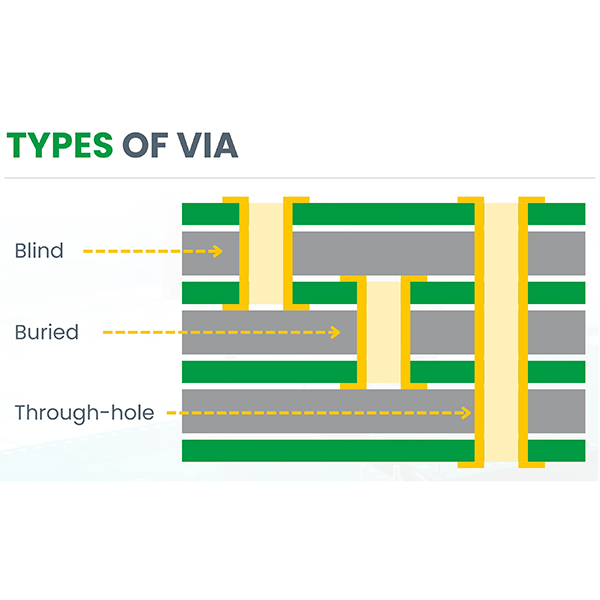

Прохідні отвори — це отвори, що проходять через усі шари друкованої плати, з отворами на обох кінцях. Вони зазвичай використовуються для з’єднання трас схем між шарами та розміщення виводів компонентів і є стандартним типом отворів у традиційній конструкції друкованих плат.

Опис

Прохідні отвориє поширеним типом отворів у друкованих платах. Вони проходять через всю товщину плати і використовуються для з’єднання провідних доріжок між різними шарами плати, а також служать точками кріплення для виводів компонентів.

Основні характеристики

  1. Проходить через всі шари друкованої плати, простягаючись від верхнього шару до нижнього, з обома кінцями, що виступають на поверхні друкованої плати. Отвір є повністю прозорим.
  2. Зазвичай використовується для з’єднання провідних доріжок між різними шарами друкованої плати та для кріплення виводів компонентів.
  3. Виготовляється за допомогою зрілих процесів, як правило, механічного або лазерного свердління з подальшою металізацією (гальванічним покриттям) для досягнення електричної провідності.

Застосування

  1. Встановлення електричних з’єднань між шарами друкованої плати.
  2. Дозволяє паяти традиційні компоненти з наскрізними отворами (резистори, конденсатори, інтегральні схеми тощо) шляхом вставлення штифтів в отвори.
  3. Широко використовується в різних типах друкованих плат, особливо в двосторонніх і багатошарових платах.

Переваги

  1. Надійні з’єднання зі стабільною та надійною електричною продуктивністю.
  2. Зрілий виробничий процес, низька вартість, придатність для масового виробництва.
  3. Спрощує ручне складання та обслуговування.
